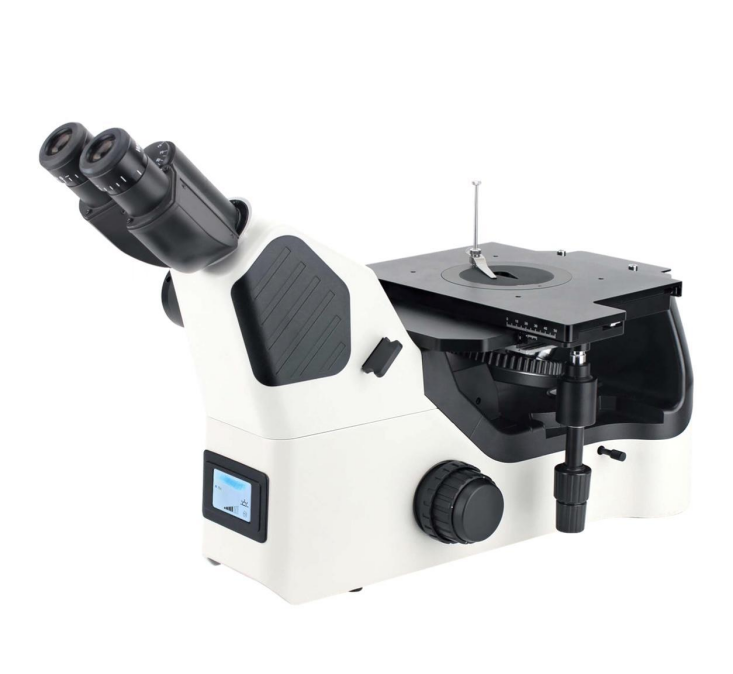

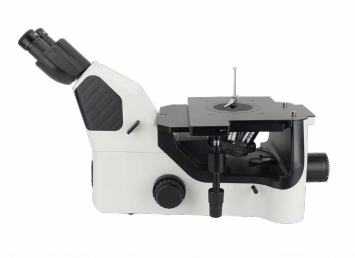

NIM610金相顯微鏡可將樣本置于物鏡上方,從下方觀察樣本,廣泛應用于鋼鐵、汽車、機械、電子等行業。
在樣本不平整或者體積較大的情況下,將樣品放置在平臺上,可以方便、快速地進行觀察。NIM610可用于5公斤以下的大而重的樣品,適用于數十倍至數千倍的放大觀察。

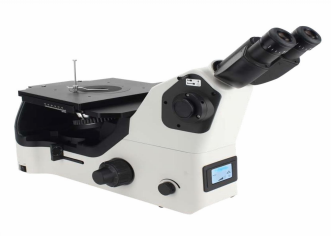

適用于各類金相樣本檢測的倒置顯微鏡
NIM610金相顯微鏡可將樣本置于物鏡上方,從下方觀察樣本,廣泛應用于鋼鐵、汽車、機械、電子等行業。
在樣本不平整或者體積較大的情況下,將樣品放置在平臺上,可以方便、快速地進行觀察。NIM610可用于5公斤以下的大而重的樣品,適用于數十倍至數千倍的放大觀察。
與專用分析軟件相互配合,支持各種冶金成像分析需求,助力您更加深入研究不同工藝對樣本造成的影響。
適用性更強的LED 照明

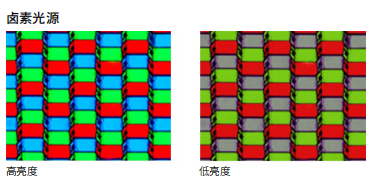

LED 照明色溫可調,亮度穩定,它能在所有亮度提供真實的彩色圖像。使用壽命長,無需頻繁更換燈泡。熱量產生少,沒有過熱風險,無需冷風扇,營造安靜無干擾的工作環境。由于 LED 照明光源的各項優勢,正替代傳統的鹵素?zé)艄庠?,成為顯微鏡光源的首選。

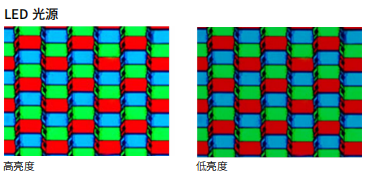

始終保持一致的色溫
使用友好性

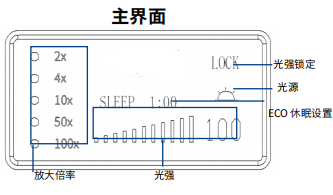

顯微鏡狀態顯示功能顯微鏡前端的液晶
屏幕能夠顯示顯微鏡的使用狀態,包括
倍率、光照強度、待機狀態等。
亮度記憶功能:能夠記憶在使用每個物鏡
時的照明亮度,當不同物 鏡相互轉換時,
自動對光強進行調節,減少視覺疲勞,提
高工作效率。
實現大體積樣本的觀察
應用場景:

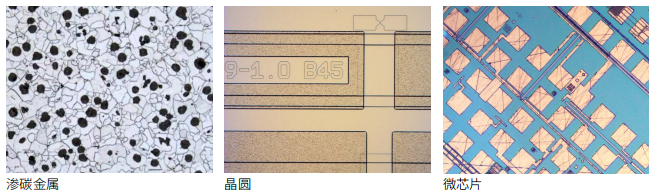

金屬腐蝕、金屬流動或者滲碳金屬類研究樣本體積較大,晶圓、集成電路分裝檢測類樣本往往面積較大,傳統的金相顯微鏡很難金相完整的觀察。
解決方案:

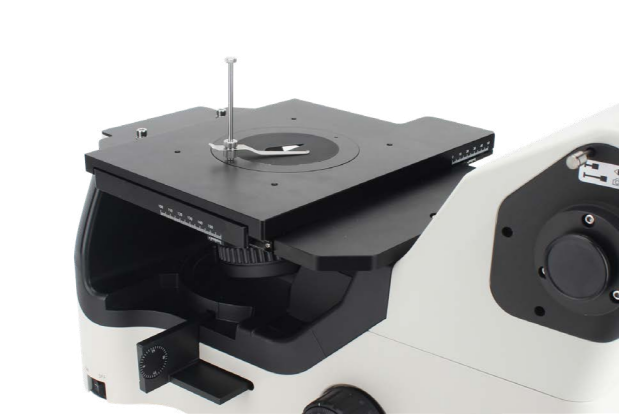

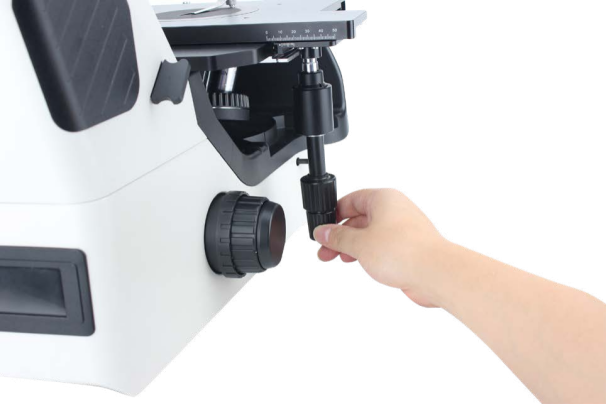

適用于各類金相樣本檢測的倒置顯微鏡寬敞的工作空間適合放置大而重的樣品。載物臺表面防劃,適用于各種材質和形狀材料的觀察。同時,配套有多種載物臺托板和墊片,不同形狀和孔徑的墊片可以滿足各種體積較小的樣品的觀察和分析。柔性低手位手柄,兼具了樣品移動觀察的準確性和舒適性。
高低不平的金屬樣本
應用場景:

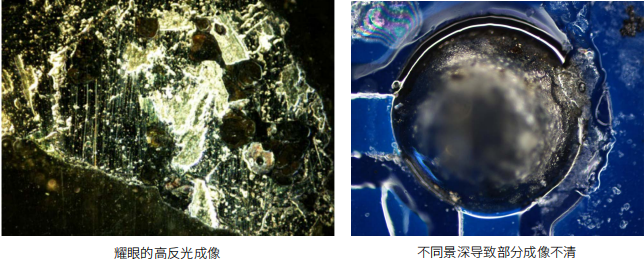

金相樣本往往表面凹凸不平,而且反光嚴重,這導致觀察時很難觀察到細微的材料結構和瑕疵狀態。不清晰的晶體紋理和表面狀態的圖像質量可能會影響驗收和測量結果的判斷。
解決方案:

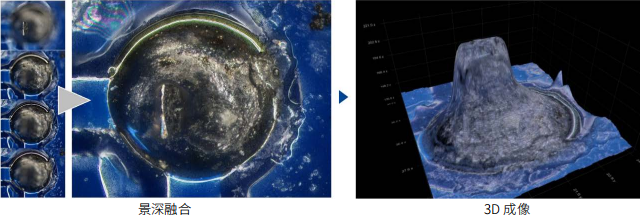

高動態圖像和景深融合,完善金相成像利用HDR模式,可以輕松的觀察到金相組織中用常規模式難以觀察到的耀眼晶體部分,提高了圖像的精度,減少了誤判,增加測量的可信度。景深融合和 3D 重建模式,能夠獲得整個樣品的全聚焦圖像,無論拋光表面是否不平或傾斜,大大減少了工作量和工作時間。
大范圍全景成像
應用場景:

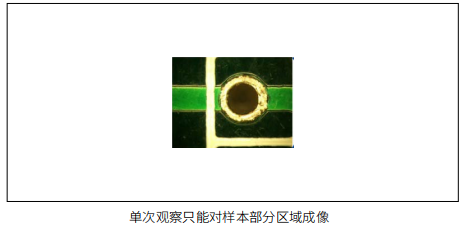

某些特定領域的樣本,需要用大面積的放大圖像進行觀察。例如在冶金檢查中,為了更全面的了解不同工藝的影響,通常檢查樣品整體的金屬流動和滲碳條件。

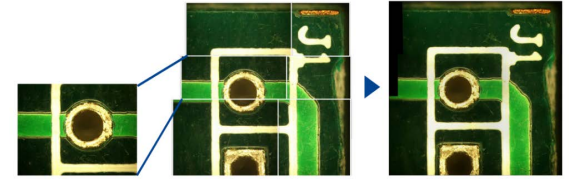

解決方案:圖像拼接
使用圖像處理軟件,只需要手動移動平臺,就能對多張圖片進行拼接,形成高倍率大視場范圍成像。
該功能可以輕松獲取大面積的圖像,顯著減少所需的時間和精力。

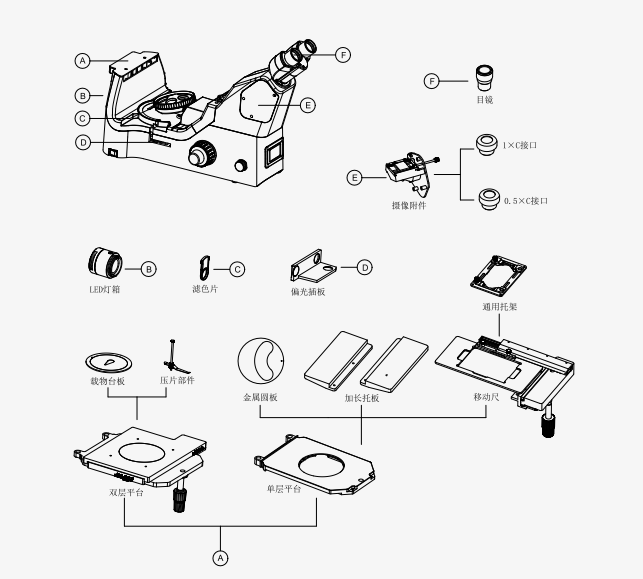

系統配置圖 SYSTEM LAYOUT

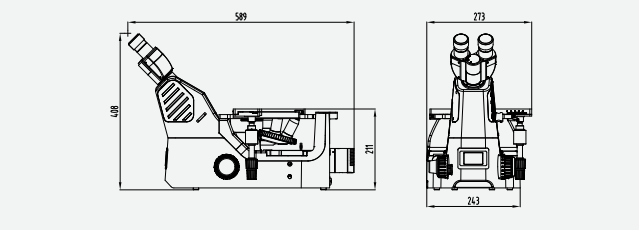

尺寸圖 DIMENSION FIGURE (單位:mm)
NIM610倒置金相顯微鏡配置表
光學系統 | 無限遠色差校正光學系統 |
目鏡 ( 視野 ) | 10×(22),視度可調 -5 ~ +5 |
觀察鏡筒 | 一體式鉸鏈?zhǔn)接^察鏡筒,45 度傾斜,瞳距 48-75mm |
轉換器 | 五孔編碼轉換器 |
物鏡 | 無限遠半復金相物鏡5X、10X、20X、50X、100X |
平臺 | 矩形雙層活動平臺 226×178mm,移動范圍 50×50mm |
平臺附件 | 載物臺板(FN 110mm)壓片部件 |
調焦系統 | 粗微動同軸調焦,右手具有粗動松緊調整功能; 微動 0.002mm/ 格,0.2mm/ 圈; 粗動 37.7mm/ 圈; 升降范圍焦點上 6mm; |
反射照明 | 3W 色溫可調 LED 燈箱液晶屏顯示倍率、亮度記憶、色溫、定時休眠等 |
偏光附件 | 簡易偏光插板(起偏檢偏一體式插板) |
其它 | 濾色片插板、防塵罩、說明書 |
電腦 | 品牌電腦(I5/8G/1T/22寸顯示器) |
相機 | 1200萬相素索尼芯片高清USB3.0高速相機 |
軟件 | 2025版金相分析軟件 |
標尺 | 0.01mm格值玻璃尺 |
